CCC METHODCCC工法について
WHAT IS THE CCC METHODCCC工法とは

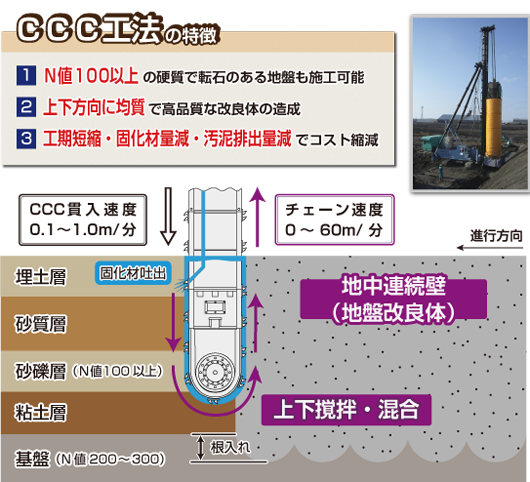

WHAT IS THE CCC METHODCCC工法の特長

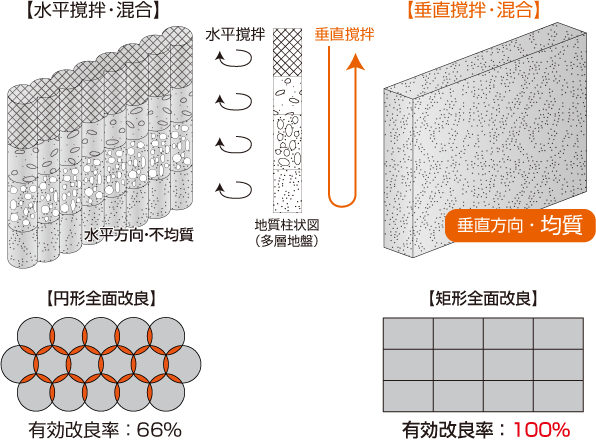

改良体の品質が上下方向に均一「柱列壁との比較図」
CCCは垂直攪拌・混合方式なので、 多層地盤であってもシームレスな改良体の造成が可能です。
CCCは矩形のコラムなので有効改良率は実質100%です。
※ラップ無しの場合
N値50以上の砂礫層も施工可能
工法の４大メリット
改良体の品質が上下方向に均一
CCCのコンベア機能で掘削地盤を上下に攪拌・混合するため、完成した改良体は上下方向に均一のものとなります。
N値50以上の砂礫層も施工可能
施工中にN値50以上の礫等に遭遇した場合、インバータ制御でチェーンスピードを調整するとともに、CCCの掘削ユニットで直接破砕するか、後方に転がして回避します。
固化材の使用量を低減
CCCは全土層を上下方向に混練するため、固化材添加量を低減することが出来ます。
スライムの発生量を抑制
ガイド溝の深さで仕上がり面を調整し、排出スライム発生量を抑制することが出来ます。
CCC METHOD APPLICATIONSCCC工法の用途
-

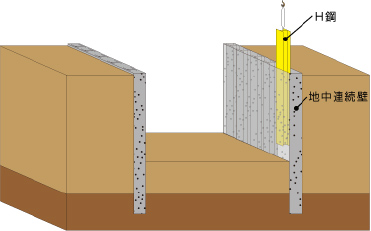

山留め・土留め工事
地中連続壁を造成し、周辺地盤の崩壊や現場地下水の流出などを防ぎます。
-
地中連続遮水壁
汚染水が外部に漏出することを防止するために、遮水壁により囲い込みを行うことで汚染水の流出を防ぎます。
-

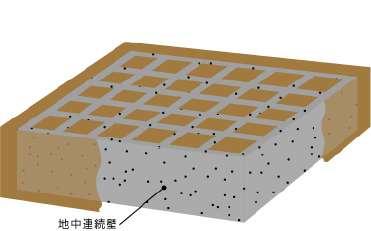

格子状改良
地盤に格子状の地中連続壁を築造し、地震などによって引き起こされる砂地盤の液状化現象を防ぎます。
-

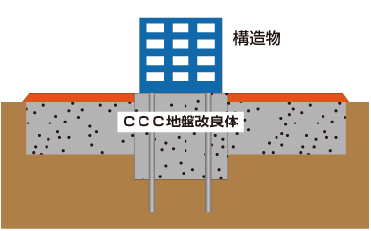

耐震地盤築造
住宅・工場など建物の下に地盤改良体（全面改良）を造成し、地盤沈下を防止します。
-

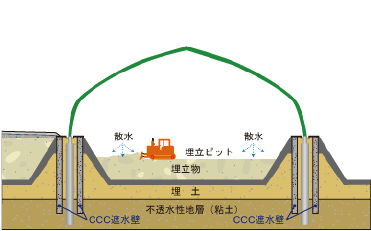

最終処分場の築造
処分場を囲うように地中連続壁を造成します。
（図はクローズド型最終処分場）
CONSTRUCTION PROCEDURE施工手順

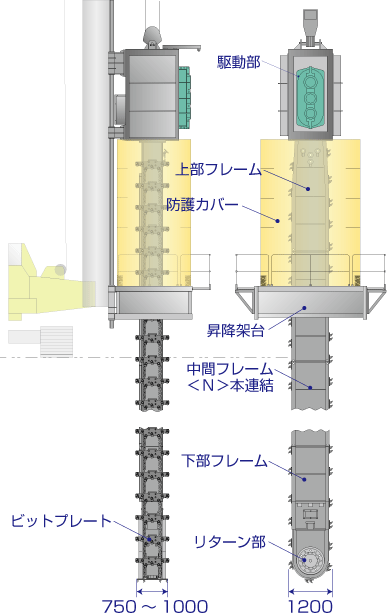

SPECIFICATIONS機体・仕様
CCCの仕様
| 出力 | 180kw（240HP） |
| 電動機 | 400/440V（水冷） |
| チェーン速度 | 0～60m／分（インバーター制御） |
| チェーン張力 | 定格：23t 最大：55t |
| 掘削ビット | コニカルビット（コンクリート破砕用） |
| 掘削断面 | 最大1.2㎡（幅0.75m～1m×長さ1.2m） |
| CCC機長 | 9.2m～37.7m |
| 最大掘削深度 | 2m～30m（杭打機の仕様による） |
中間フレーム本数当りのCCC機長
| 掘削深度 (m) | フレーム本数 <N> | CCC機長 (m) |
|---|---|---|
| 0～2 | 0 | 9.2 |
| 2～5 | 1 | 12.2 |
| 5～8 | 2 | 15.2 |
| 8～11 | 3 | 18.2 |
| 11～14 | 4 | 21.2 |
| 14～17 | 5 | 24.2 |
| 17～20 | 6 | 27.2 |
| 20～23 | 7 | 30.2 |
| 23～26 | 8 | 33.2 |
| 26～29 | 9 | 36.2 |
| 29～30 | 9+(1.5m) | 37.7 |

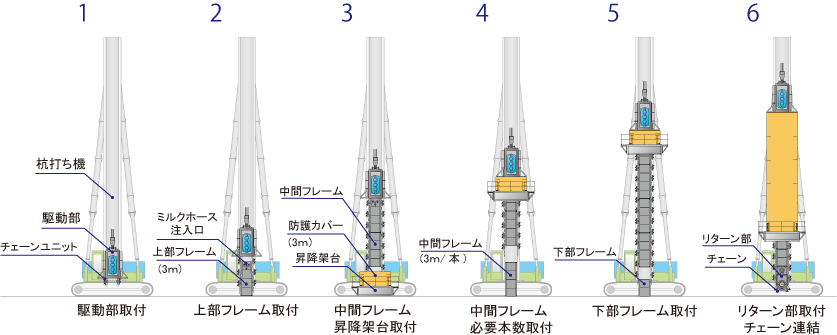

組立手順

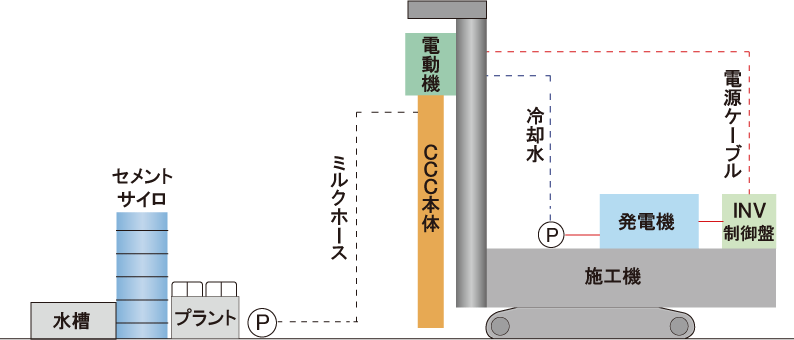

設備配置図
